Werk24 comprend les éléments de filetage à partir de dessins techniques
Savez-vous à quoi ressemble une annotation de fil sur un dessin d'ingénierie/de CAO ?
En tant que fabricant ou analyste de données, les fils compliqués semblent vraiment intimidants. Imaginez votre vie sans le stress de lire chaque détail des éléments de dessins techniques compliqués. L'intelligence artificielle (IA) de Werk24 peut maintenant comprendre tout ce que vous devez savoir sur tous ces éléments de filetage et vous présente un résultat structuré qui inclut tous ces paramètres. Afin d'élucider cette complexité, nous allons présenter différents éléments de filetage que l'on trouve dans les dessins techniques.
Les fils

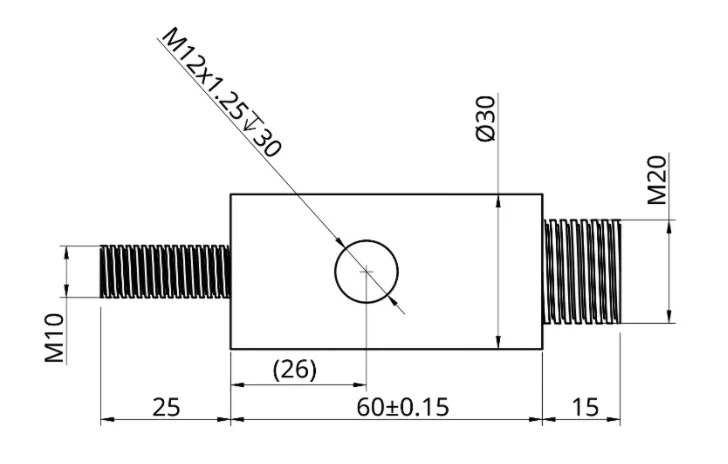

La lecture des filets contient de nombreuses informations, telles que le diamètre, la longueur, l'angle, le pas et la direction. Ne pas tenir compte de ces distinctions peut conduire à accepter une commande de pièces qui ne peut être exécutée en raison de l'absence de l'outil nécessaire. Voici un dessin de pièce avec des éléments de filetage extérieur :

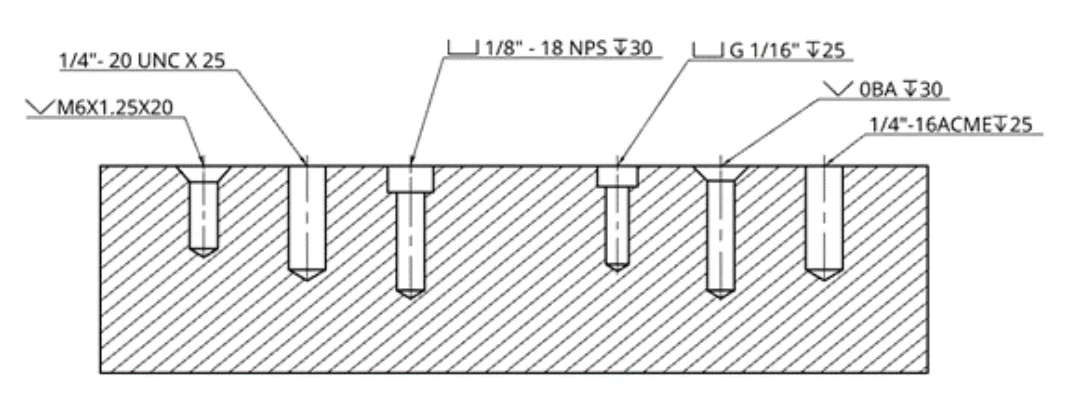

Ce sont bien sûr les plus simples. Alors, à quoi ressemble un modèle compliqué ? Ça ressemble à ça :
L'IA de Werk24 avait l'habitude de comprendre les fils simples, mais maintenant avec la dernière mise à jour vous pouvez obtenir des informations très détaillées sur les fils. Cela inclut :
La main du fil
Type de filetage externe/interne
Longueur de la pièce filetée par rapport à la longueur totale du trou (pour le filetage interne)/de la tige (pour le filetage externe)
Type d'alésage (fraisage/alésage)
Les filetages étant l'une des caractéristiques les plus complexes d'un dessin d'ingénierie/de CAO, il nous a fallu beaucoup de temps pour les comprendre, mais maintenant, lorsque nous le faisons, nous essayons de le faire aussi parfaitement que possible. En plus des "filetages métriques ISO", Werk24 comprend les "filetages en pouces" en suivant principalement les "normes américaines ANSI". Les différentes normes ont différentes façons d'annoter les filets, Werk24 comprend les différents symboles et termes utilisés dans les différentes annotations de filets. Vous pouvez consulter notre documentation pour plus de détails sur les filetages.
Fonctionnalité supplémentaire : Calcul automatique de l'assiette longitudinale
Werk24 ne se contente pas de lire les dimensions du filet en détail, mais calcule également les valeurs de pas standard selon la norme ISO 261. Il suffit de télécharger le dessin technique et d'attendre quelques secondes. Cette fonction peut s'avérer très pratique lorsque vous devez déterminer les différents pas nécessaires à la fabrication des filets d'une pièce ou d'un assemblage particulier.
Imaginez un scénario dans lequel vous avez 100 pièces à fabriquer, et ces pièces ont une variété de caractéristiques de filetage. Vous avez besoin d'une liste de valeurs de pas pour commander les outils correspondants. Avec Werk24, vous pouvez sauter les étapes suivantes qui prennent beaucoup de temps :
Lisez chaque dessin manuellement.
Notez tous les diamètres des filets.
Recherchez ces diamètres dans la table de recherche ISO261 pour trouver le pas standard.
Annulez les valeurs de pas redondantes.
Il existe de nombreux scénarios dans lesquels Werk24 peut catalyser vos processus de fabrication, accélérer le cycle de fabrication des produits et réduire les délais. Plus important encore, il vous évite les revers dus aux erreurs de lecture humaine, qui sont inévitables.
